建筑电气终端箱中，微型断路器与微型漏电断路器是两种常见的终端保护元器件。尽管微型漏电断路器属于微型断路器的一种，但二者在本质上存在显著差异。

一、微型断路器概览

微型断路器，作为建筑电气终端箱中的关键保护元件，扮演着至关重要的角色。其设计紧凑、操作简便，广泛应用于各种电气系统中，以确保电路的安全运行。
微型断路器在电路保护方面发挥着核心作用，特别是对于电流在125A以下的单相和三相电路，它能够提供短路、过载和过压等多重保护。一旦线路出现异常，如短路、过压或过载，导致电流急剧上升，脱扣元件会迅速动作，即“跳闸”，从而切断故障电路，有效防止事故的进一步扩大，确保系统的安全稳定运行。值得一提的是，脱扣元件是断路器实现断路功能的关键部件，其脱扣方式多样，包括热磁脱扣、电磁脱扣、电子脱扣、分励脱扣和失压脱扣等，每种方式都有其独特的工作原理。
1、热磁脱扣器的工作原理是：在短路或过载情况下，电流急剧增加，导致断路器内的发热元件产生热量，使双金属片发生弯曲。这种弯曲会推动连动杆，进而触发脱扣机构，实现跳闸并断开线路。然而，这种方式的动作误差相对较大，且容易受到环境因素的影响。尽管如此，它的成本较低，可靠性和寿命都相对较高。

2、电磁脱扣器的工作原理则有所不同：在发生故障时，电流的异常增加使得电磁铁的磁力超越弹簧的拉力，从而将衔铁吸引住。衔铁随后推动连动杆，触发脱扣机构，实现跳闸并断开线路。这种方式的缺点是其仅能提供短路保护，但优点在于其寿命长、成本低且受环境影响较小。

3、电子脱扣器则利用互感线圈来采集电流信号，并将这些信号转换为数字形式。这些数字信号与预设的阈值进行比较，一旦超过阈值，便会输出脱扣信号。脱扣线圈随后动作，操作分闸机构，使断路器能够跳闸。电子脱扣器的优点在于其灵敏度高、动作值精确且可调节，同时受环境影响较小。但需要注意的是，其成本相对较高。
4、失压脱扣器与前述几种脱扣器有所不同，它主要被用于电路的欠压及零压保护。在电压正常时，电磁铁会吸引住衔铁，然而在故障情况下，电压会降低，导致电磁铁的磁力不足以克服弹簧的拉力。这时，衔铁会被弹簧拉起，进而推动连动杆，触发脱扣机构，使断路器能够跳闸。

5、分励脱扣器被并联在断路器的电源侧，其作用是在消防事故发生时，报警器会输出一个直流24V的跳闸信号给中间继电器。中间继电器串联在分励脱扣器的电路上，当按下其常开按钮时，分励脱扣器的电磁铁会通电，吸引衔铁并推动连动杆，从而触发断路器的跳闸。

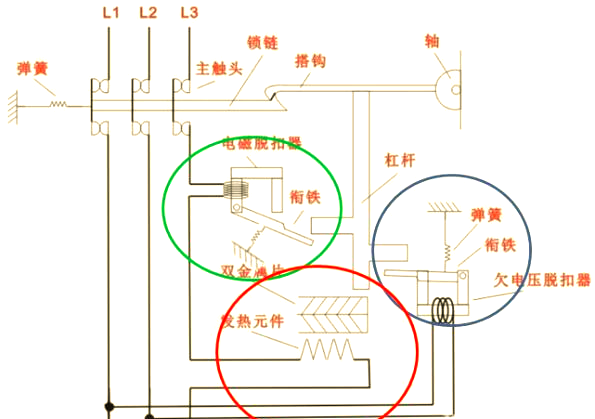

▲图1 脱扣器原理图

断路器依据脱扣曲线分为B类、C类、D类，它们的灵敏度逐级递减。B类断路器的瞬时脱扣电流范围为3至5倍的额定电流（In），其中3In为不脱口电流，而5In则为瞬时脱扣电流。在此区间内，脱扣时间随电流增大而缩短。B类断路器特别适用于无感或微感电路，提供电子保护。类似地，C类断路器的瞬时脱扣电流设定在5至10In之间，主要适用于照明或阻性电路，提供配电保护。而D类断路器的瞬时脱扣电流则位于10至20In范围内，专为启动电流大的冲击性负荷设计，提供动力保护。

B类断路器

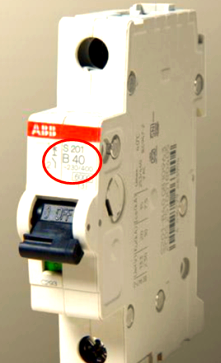

在电力系统中，B类断路器以其独特的性能脱颖而出。它能够感知并响应无感或微感电路中的异常电流，提供精准而及时的电子保护。其瞬时脱扣电流范围设定在3至5倍的额定电流之间，其中3倍的额定电流作为不脱扣的阈值，而5倍的额定电流则触发瞬时脱扣动作。这种精确的电流感知和迅速的响应能力，使得B类断路器成为保护电子设备免受电流冲击的理想选择。

C类断路器

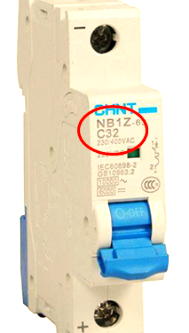

在电力系统中，C类断路器也占据着不可或缺的地位。它同样具备感知并响应电路中异常电流的能力，但其脱扣电流特性与B类有所不同。C类断路器的瞬时脱扣电流设定在8至10倍的额定电流范围内，且通常设有约10倍的额定电流作为不脱扣的阈值。这种特性使得C类断路器在保护特定类型的电路和设备时更为出色，例如那些可能遭受瞬间高电流冲击的场合。

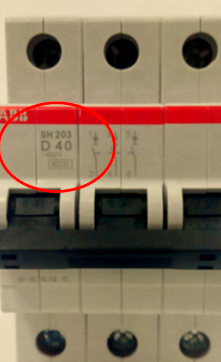

D型断路器

断路器的分断能力，即其安全切断故障电流的能力，至关重要。若故障电流超出断路器的分断能力，可能导致熔接、爆炸等严重后果。市场上，微型断路器的分断能力通常分为4.5 kA、6 kA、10 kA、15 kA等不同等级。各品牌则通过特定字母来标识其微型断路器的分断能力，例如施耐德微型断路器中，N代表6 kA，H代表10 kA，L代表15 kA。

二、微型漏电断路器

微型漏电断路器，作为电气安全领域的重要设备，主要用于监测并切断漏电电流，保障人身安全。其工作原理是实时监测电路中的漏电电流，一旦超过安全阈值，便迅速切断电源，从而防止漏电事故的发生。
微型漏电断路器，又称漏保，是断路器的一种。其内部结构包括零序电流互感器、放大器和脱扣器，如图2所示。与微型断路器的脱扣原理相似，但漏保的保护级别更为精细，属于毫安级保护。其主要功能是预防人员触电事故，避免事故扩大导致的伤亡。因此，两者在本质上存在差异，不可相互替代。

在正常情况下，零序互感器的零线电流与火线电流大小相等、方向相反，使得磁场相互抵消。然而，一旦发生故障，零线与火线电流的不平衡会导致零序互感器感应出的磁场失衡。这种失衡会使得绕组线圈感应出电压，进而产生电流。该电流经过放大器放大后，会使得电磁铁得电并吸合衔铁，从而触发脱扣器的脱扣动作，最终断开线路。

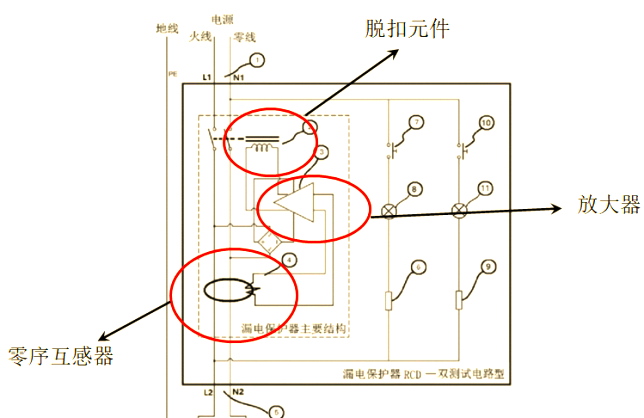

▲图2 漏保工作原理图

漏保，作为断路器的一种，其种类繁多，包括AC型、A型和B型。AC型漏保主要针对交流漏电进行保护；而A型漏保则能同时应对交流漏电和支流脉动漏电的威胁。更为全面的B型漏保，不仅能对交流漏电和直流脉动漏电进行保护，还能确保对平滑信号的可靠防护。然而，市场上AC型漏保已逐渐退出市场，B型漏保价格偏高，因此，A型漏保成为了市场上的主流产品。

▲AC型漏电断路器
AC型漏电断路器，作为漏保的一种，专门针对交流漏电进行保护。然而，随着市场需求的变迁和技术的进步，AC型漏保已逐渐被其他更全面的产品所替代，目前在市场上的占比已有所下降。

▲A型漏电断路器
A型漏电断路器，同样作为漏保的一种，专注于对交流漏电的防范与保护。然而，同样受到市场需求和技术革新的双重影响，A型漏保在市场上的地位也已逐渐被更为先进的产品所撼动，其市场份额正逐渐缩减。
B型漏电断路器
在家庭配电箱的配置中，选择终端空开和漏保是一个需要综合考虑多个因素的决策过程。这些因素包括价格、稳定性、环境影响，以及用电量大小和安全需求等。通过全面评估这些因素，我们可以选出最适合家庭使用的元器件，确保电力系统的安全和稳定运行。

B型漏电断路器
在家庭配电系统中，选择合适的终端空开和漏电保护器至关重要。这一决策不仅涉及价格、稳定性等经济和技术因素，还包括对环境的影响、用电量的考量以及安全需求的满足。通过综合评估这些方面，我们可以为家庭选出最适宜的电力元器件，从而确保电力系统的安全、稳定和高效运行。
